Autocad Align Komutu Nedir?


Autocad align komutu  komut satırından, bir düzende düzenlenmiş nesnelerin kopyalarını oluşturur.

İlişkisel olmayan, 2D dikdörtgen veya kutuplu diziler oluşturmak için eski komut satırı davranışını korur.

Dizi için çok sayıda öğe belirtirseniz, kopyaları oluşturmak biraz zaman alabilir. Varsayılan olarak, bir komutta oluşturabileceğiniz maksimum dizi öğesi sayısı 100.000’dir. Bu sınırı nasıl değiştirdiğiniz ürüne göre değişir:

  • Çoğu AutoCAD tabanlı ürünler: Sınır, kayıt defterindeki MAXARRAY ayarıyla belirlenir. Sınırı 200.000 olarak sıfırlamak için, örneğin Komut isteminde (setenv “MaxArray” “200000”) girin .
  • AutoCAD LT: MaxArray sistem kayıt değişkenini SETENV komutunu kullanarak ayarlayarak dizi elemanlarının maksimum sayısını değiştirebilirsiniz.

Aşağıdaki mesajlar görüntülenir.



Nesneleri seç

Dizi için temel olarak kullanılacak bir veya daha fazla nesne seçin.

Dizi türü

Dikdörtgen veya polar bir dizi oluşturulup oluşturulmayacağını belirtir.

Not: Komutun bu sürümü ile yol dizileri oluşturamaz veya 3D seviyeleri belirtemezsiniz. Bu seçenekler için ARRAY kullanın.

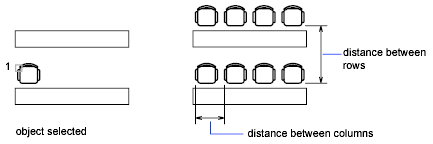

dikdörtgen biçiminde

Seçilen nesnelerin bir dizi satır ve sütun kopyasını oluşturur.

autocad align komutu

Seçilen nesne veya köşe taşı elemanı, sol alt köşede olduğu varsayılır ve diziyi yukarı ve sağa doğru oluşturur.

Satır sayısı (—)
Sıfır olmayan bir tamsayı kullanarak satır sayısını belirtir. Bir satır belirtirseniz, birden fazla sütun belirtmeniz ve bunun tersini yapmanız gerekir.
Sütun sayısı (|||)
Sütun sayısını belirtir.
Satırlar arasındaki mesafe veya birim hücre belirtme
Dizilanacak nesnenin uzunluğu da dahil olmak üzere satırlar arasındaki mesafeyi belirtir.

Satırları aşağıya eklemek için satırlar arasındaki mesafe için negatif bir değer belirtin.

Satırlar ve sütunlar arasındaki mesafeyi aynı zamanda belirtmek için, bir dikdörtgenin karşıt köşelerini temsil eden iki koordinat kümesi veya çizim konumu belirtin.

Sütunlar arasındaki mesafe (|||)



Sütunlar arasındaki mesafeyi belirtir.

Sola sütun eklemek için sütunlar arasındaki mesafe için negatif bir değer belirtin.

Dikdörtgen diziler, mevcut geçme rotasyonu tarafından tanımlanan bir taban çizgisi boyunca inşa edilir. Bu açı normalde 0’dır, bu yüzden satırlar ve sütunlar X ve Y çizim eksenlerine göre ortogonaldir . Açıyı değiştirmek ve döndürülen bir dizi oluşturmak için SNAP komutunun Döndürme seçeneğini kullanın. SNAPANG sistem değişkeni ek dönüş açısını kaydeder.

kutup

Seçilen nesneleri belirli bir merkez noktası etrafında kopyalayarak bir dizi oluşturur.

autocad align komutu

Bir polar dizide, seçim nesnesindeki son nesnenin referans noktası tüm nesneler için kullanılır. Seçim kümesini pencere veya geçiş seçimini kullanarak tanımladıysanız, seçim kümesindeki son nesne rasgele olur. Bir nesneyi seçim kümesinden kaldırmak ve nesneyi yeniden eklemek, nesnenin seçilen son nesne olmasını zorunlu kılar. Seçimi bir blok haline getirebilir ve çoğaltabilirsiniz.

Girdiğiniz bilgi istemi değerleri, dizi yapılandırmasının, öğe sayısına veya dizili öğeler tarafından doldurulan açıya dayandığını belirler.

Dizinin merkez noktası
Dizinin merkezi konumunu belirtir.
baz

Nesneler dizildiğinden dizinin merkez noktasından sabit bir mesafede kalacak olan seçilmiş nesnelerle ilgili yeni bir referans (taban) noktasını belirtir.

Dizideki öğe sayısı


Merkez noktasında dizilecek toplam öğe sayısını belirtir.

Bir değer girmezseniz, dizi, Doldurma Açısı ve Öğeler Arasındaki Açı değerlerine dayanır.

Doldurma açısı (+ = ccw, – = cw) (+ = ccw, – = cw)
İlk ve son dizili nesnelerin temel noktaları arasındaki kapsamı belirtir. Saat yönünün tersine dönüş için bir pozitif sayı veya saat yönünde bir dönüş için negatif bir sayı girin.
Öğeler arasındaki açı (+ = ccw, – = cw) (+ = ccw, – = cw)
Dizinin merkez noktasına ve dizili nesnelerin taban noktalarına bağlı olarak nesneler arasındaki dahil edilen açıyı belirtir. Saat yönünün tersine dönüş için bir pozitif sayı veya saat yönünde bir dönüş için negatif bir sayı girin.

Not: Bu seçeneği görüntülemek için, Öğe sayısı komutunda Enter tuşuna basın veya doldurmak için Açı’da 0 değerini girin.
